10,560 kWp Jinko PV-Anlage + SolarEdge Hybrid & Speicher

10,560 kWp PV Komplettanlage mit Jinko Tiger Neo Fullblack + SolarEdge Home Hub Wechselrichter, Leistungsoptimierer und SolarEdge HOME BATTERY 9,2 kWh - DC gekoppeltes Speichersystem

24 Module (3 Reihen á 8 Module / vertikal) mit Jinko Tiger Neo Fullblack mit 440 Wp - monokristallines Halbzellen-Solarmodul mit 440 Watt + 3-phasiger SE10K-RWB Home Hub Wechselrichter, intelligentes Energiemanagement, Web Monitoring, MPP-Tracking auf Modulebene, Safe DC Sicherheitsabschaltung, Lichtbogenerkennung

Beschreibung

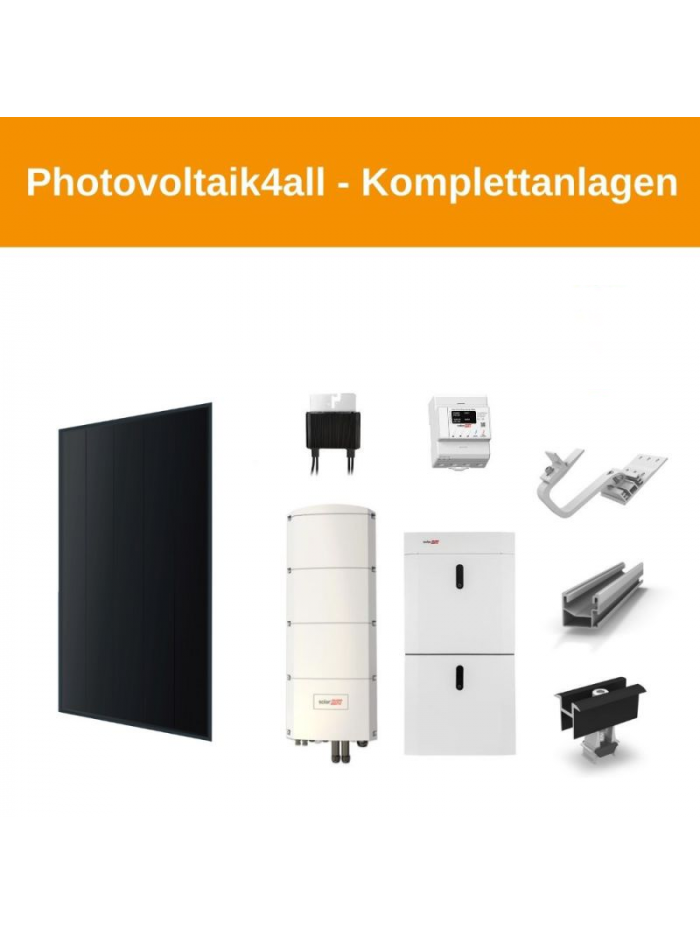

Lieferumfang:

• 24x Jinko Tiger Neo JKM440N-54HL4R-B - 440Wp (Fullblack)  - monokristallin, 440 Wp
• 1x SE10K-RWB Home Hub (10 kW Hybrid Wechselrichter für Li-Io Batterie)
• 24x SolarEdge Leistungsoptimierer S440
• 1x SolarEdge Inline Energiezähler MTR-240-3PC1-D-A-MW
• 1x SolarEdge Home Battery 9,2 kWh
  • Low Voltage Lithium-Ionen-Batterie, besteht aus 2 Batteriemodulen, die parallel geschaltet sind, um eine Kapazität von 9,2 kWh zu erreichen.
  • nutzbare Kapazität: 9,2 kWh
  • Spannungsbereich 44,8 - 56,5 V
  • Abmessungen (B x H x T) 540 x 500 x 240 mm (pro Batteriemodul)
  • Gewicht: 54,7 kg (pro Batteriemodul)
• 1x K2 Systems Montagesystem für Satteldach mit Ziegeleindeckung (Frankfurter Pfanne o.ä.)
• 1x HELUKABEL SOLARFLEX®-X H1Z2Z2-K 6 qmm schwarz 100m
• 4x Multi Contact MC4 Kupplungsstecker
• 4x Multi Contact MC4 Kupplungsbuchse

Für die Nutzung der Backup-Funktionen ist das SolarEdge Home Backup Interface erforderlich. (nicht im Lieferumfang enthalten)

 Anordnung: 3 Reihen á 8 Module (senkrecht montiert/ einlagig)

Die Modulmittel- und Endklemmen werden in schwarz eloxierter Ausführung geliefert.

Flächenbedarf: ca. 50 - 60 qm

Vorteile von SolarEdge:

Maximaler Energieertrag (bis zu 25% mehr Leistung)
- Leistungsstärkeres Maximum Power Point Tracking (MPPT)
- Kein Ertragsverlust durch Teilabschattung oder teilweise suboptimale Ausrichtung der Module
- Kein Ertragsverlust durch Leistungsabweichung zwischen Modulen (Mismatch)
- Kein Ertragsverlust durch Unterspannung oder Überspannung

Flexible Anlagenauslegung, einfache und schnelle Installation
- Im Gegensatz zu traditionellen Solaranlagen erlaubt das SolarEdge-System vollkommene Flexibilität in der Auslegung
- Unkompliziertes Anlagendesign durch den Anschluss von Strings ungleicher

Länge an einen zentralen PV-Wechselrichter
- Auch Anlagen auf verwinkelten Dächern mit mehreren Ebenen können mit einem Ein-String-Wechselrichter ausgelegt werden
- Zwischen 15% und 25% weniger Zeit- und Kostenaufwand für die Installation

Echtzeitüberwachung und Fehlerdiagnose auf Modulebene
- Die Echtzeitüberwachung ermöglicht eine effiziente Fehlerdiagnose und Wartung der solar PV-Anlage
- Das modulbasierte Überwachungssystem ermittelt fortlaufend Daten zur Modulleistung
- Automatische Fehlermeldung dank Datenanalysesoftware
- Kommunikation der Daten an das Monitoring Portal erfolgt über bestehende DC-Leitungen, daher sind keine zusätzlichen Kabel nötig
- Auch der Datenlogger ist im Solar-Wechselrichter bereits vorhanden

Erhöhte Sicherheit für Installateure und Feuerwehr
- Größtmögliche Sicherheit durch Abschaltfunktion der Module.
- Spannungsfreischaltung (1 Volt pro Modul) erfolgt sobald das System entweder AC- oder DC-seitig getrennt wird.
- Bestmöglicher Schutz während der Installation und Wartungsarbeiten. Freischaltung beugt Stromschlaggefahr vor und ermöglicht die Prüfung der fachgerechten Montage
- Bestmöglicher Brandschutz durch Freischaltung bei Löscharbeiten

Die Anwendungsregel VDE-AR-E 2100-712 verlangt unter anderem, dass nach Abschalten der AC-Stromversorgung, Einsatzkräfte nicht durch direkten Kontakt mit spannungsführenden DC-Leitungen, die noch Spannungen von >120Vdc aufweisen, gefährdet werden.

SolarEdge Leistungsoptimierer der P-Serie erfüllen diese Anforderung durch die patentierte SafeDC™-Funktion (1 V Sicherheitsspannung). SolarEdge Leistungsoptimierer erlauben eine automatische und fehlersichere Verringerung der Gleichspannung auf ein sicheres Spannungsniveau (unterhalb 120 Volt (DC)) innerhalb kürzester Zeit. Diese Funktion ist ein integraler Bestandteil des Systems und erfordert daher keine zusätzlichen Installationsmaßnahmen oder feuerfeste konstruktive Maßnahmen, was zur Reduzierung der Montagekosten beiträgt.

Hohe Zuverlässigkeit:

25 Jahre Garantie auf Leistungsoptimierer, 12 Jahre Standardgarantie auf PV-Wechselrichter und damit 7 Jahre länger als bei klassischen Wechselrichtern

Weitere Informationen entnehmen Sie bitte den Broschüren, Datenblättern, Präsentation und Installationsanleitung unten zum Download.
